System overview

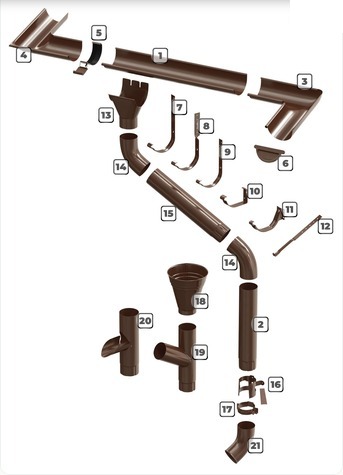

The numbered view matches the cards. This catalog is visual reference only and is not yet connected to the 3D model or BOM.
1
Jgheab
Colectează apa de pe versanți. Disponibil în lungimi de 3 m și 4 m pentru montaj facil.
2
Burlan
Tub vertical Ø 90 mm sau Ø 100 mm care coboară apa spre sol.
3
Colțar interior
Schimbă direcția jgheabului la 90° spre interiorul clădirii.
4
Colțar exterior
Schimbă direcția jgheabului la 90° spre exteriorul clădirii.
5
Element îmbinare jgheab
Unește două tronsoane de jgheab etanș, cu garnitură de cauciuc integrată.
6
Capac jgheab
Închide capetele jgheabului. Garnitura pre-montată elimină siliconul suplimentar.
7
Cârlig jgheab 210
Cârlig lung pentru montaj pe căpriori înainte de astereală.
8
Cârlig răsucit
Variantă pentru pantă mare sau fruntar înclinat.
9
Cârlig jgheab 160
Cârlig scurt pentru montaj pe fruntar sau scândura de margine.
10
Cârlig combi
Cârlig versatil care se poate monta atât pe căprior, cât și pe fruntar.
11
Cârlig reglabil
Permite ajustarea pantei jgheabului după montaj.
12
Bridă jgheab
Asigură suplimentar jgheabul în zonele cu vânt puternic sau zăpadă mare.
13
Racord jgheab-burlan
Leagă jgheabul de burlan prin clemele laterale și conduce apa către burlan.
14
Cot 60°
Leagă racordul de burlan sau ocolește elementele fațadei.
15
Prelungitor intermediar
Ajustează distanța dintre două coturi atunci când fațada are ieșiri.
16
Colier burlan
Fixează burlanul de zid. Distanța maximă recomandată între prinderi este de 2 m.
17
Brățară burlan
Colier cu distanțier din cauciuc, care ține burlanul departe de zid și reduce zgomotul.
18
Pâlnie
Colectează apa din jgheab către burlan, cu ieșire mărită pentru debite mari.
19
Ramificație burlan
Permite unirea a două burlane într-unul singur, utilă pentru acoperișuri complexe.
20
Derivație evacuare
Deviază apa spre grilă, canal sau rezervor de colectare.
21
Cot de evacuare
Direcționează apa la baza burlanului, departe de fațadă.
